La Fábrica de Cristal – Factory 4.0

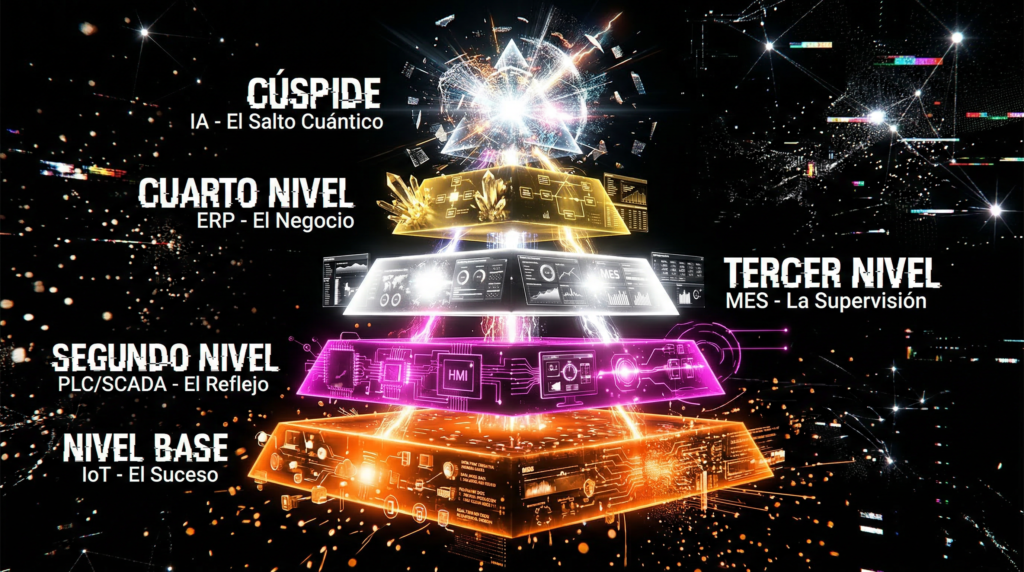

A. La Pirámide Digital Fábrica 4.0 (El Sistema Completo)

Para entenderlo, visualiza una pirámide de 5 niveles, pero ya no como capas aisladas, sino como un flujo continuo y bidireccional de datos e inteligencia.

1er Nivel : El Mundo Físico (IoT y Sensores)

• Qué es: Los dispositivos IoT (temperatura, vibración, consumo energético, contadores) y los actuadores.

• Función: Son los sentidos y los músculos de la fábrica. Sienten el entorno (calor, movimiento) y ejecutan acciones físicas (abrir una válvula, encender un motor).

• Conexión: Hablan directamente con los PLCs a través de protocolos de campo (Modbus, Profibus).

2do Nivel: El Control en Tiempo Real (PLC y SCADA)

• Qué es: Los Controladores Lógicos Programables (PLC) y el Sistema de Supervisión, Control y Adquisición de Datos (SCADA).

• Función: Son los reflejos y el sistema nervioso autónomo. El PLC toma decisiones en milisegundos (si la temperatura > X, apagar). El SCADA es la ventana que permite a un operario ver, en tiempo real, un diagrama de la planta con todas las variables.

• Conexión: Los PLCs se conectan en red y envían datos al SCADA y, crucialmente, al MES.

3er Nivel: La Orquestación de la Planta (MES)

• Qué es: El Manufacturing Execution System. Este es el director de orquesta local.

• Función: Toma los datos del SCADA/PLC y los contextuaLiza. No solo sabe que una máquina está funcionando, sino que sabe qué orden de producción está ejecutando, qué operario la maneja, y si la calidad del producto es la correcta. Supervisa el «cómo» se hacen las cosas.

• Conexión: Se integra hacia arriba con el ERP (para recibir órdenes y reportar costos/kpis) y hacia abajo con el SCADA (para enviar recetas y recibir datos de eficiencia – OEE).

4to Nivel: La Gestión del Negocio (ERP)

• Qué es: El Enterprise Resource Planning (SAP, Oracle, Microsoft Dynamics, etc.). Es el cerebro estratégico.

• Función: Gestiona el «qué», «cuándo» y «por qué». Planifica la demanda, gestiona las finanzas, las compras a proveedores, los recursos humanos y la logística. Define el plan maestro: «Esta semana hay que producir 10,000 unidades del producto A para cumplir con los pedidos de los clientes».

• Conexión: Envía las órdenes de producción al MES y recibe de vuelta los costos reales, los tiempos y los consumos para cerrar el ciclo financiero.

5to Nivel: La Inteligencia (IA – Factory 4.0)

• Qué es: Es la capa transversal que lo analiza todo. No es un sistema más, es una capacidad que se aplica a todos los niveles.

• Función: Es el genio que encuentra patrones que los humanos no ven. Utiliza Machine Learning, Deep Learning y modelos predictivos.

• Conexión: Se «alimenta» de los datos históricos y en tiempo real de todos los sistemas (IoT, PLC, MES, ERP) y devuelve predicciones, optimizaciones y alertas a los mismos.

B. El Flujo de la Información con IA: Un Ejemplo Práctico

Imaginemos que ocurre un pico de temperatura anómalo en un motor crítico en la línea de envasado.

1. El Suceso (IoT): El sensor IoT en el motor detecta: Temperatura = 95°C.

2. El Reflejo (PLC/SCADA): El PLC tiene un límite de seguridad a 100°C. Como no se ha alcanzado, no para la máquina. Pero el SCADA registra la anomalía y la muestra en la pantalla.

3. La Supervisión (MES): El MES, que está recibiendo el dato del SCADA, lo asocia a la Orden de Producción #12345 que se está ejecutando. El MES muestra una alerta amarilla: «Motor de la línea 1 con temperatura alta en el turno de Pedro».

4. El Negocio (ERP): El ERP, por ahora, ignora este evento microscópico. Su enfoque es si se cumplirá la orden de venta del cliente.

5. La Inteligencia (IA) – El Salto Cuántico:

   • El modelo de Mantenimiento Predictivo (IA) ha estado consumiendo años de datos del MES y los PLCs. Analiza esta serie de temperatura de 95°C.

   • La IA detecta un patrón: «Esta secuencia de aumento de temperatura y patrón de vibración es idéntica al 95% de las fallas que ocurrieron en motores similares en los últimos 3 meses, que resultaron en una parada no planificada de 4 horas».

   • La Acción de la IA:

     • Al MES y SCADA: Envía una alerta ROJA, no amarilla. No por el valor absoluto (95°C), sino por el contexto predictivo.

     • Al ERP: Dispara una recomendación de orden de trabajo automática para el departamento de mantenimiento, sugiriendo la revisión del motor y apartando el repuesto necesario del inventario (gestionado por el ERP).

     • Al Planificador (APS): Sugiere recalcular la carga de la línea para adelantar la producción del motor antes de la parada prevista o para preparar una ruta alternativa.

C. Beneficios de esta Arquitectura Conectada + IA

1. Mantenimiento Predictivo (No Preventivo): Como en el ejemplo. No se cambia un rodamiento porque «toca por calendario», sino porque los datos (IA) dicen que fallará en 48 horas. Se ahorran repuestos y se evitan paradas.

2. Optimización de Procesos en Tiempo Real: La IA puede ajustar parámetros de máquinas (a través del MES y PLC) para optimizar el consumo energético o la velocidad, dependiendo del producto que se esté fabricando y del costo de la electricidad en ese momento (dato del ERP).

3. Control de Calidad Autónomo (Visión Artificial):

   • Cámaras IoT (Visión artificial) toman fotos del producto.

   • Un modelo de IA (Deep Learning) entrenado con imágenes de productos buenos y malos detecta un defecto mínimo.

   • La IA envía la señal al PLC para que un brazo robótico retire la pieza defectuosa.

   • El MES registra el defecto, la causa y la asocia al lote.

   • El ERP puede generar una nota de crédito automática si el cliente había recibido una pieza defectuosa, o alertar al área de compras si el defecto viene de una materia prima específica.

4. Cadena de Suministro Inteligente:

   • La IA consume datos de ventas (ERP), clima, y eventos geopolíticos.

   • Predice un aumento en la demanda de cierto producto.

   • El ERP, de forma autónoma, propone aumentar la orden de compra a un proveedor.

   • El MES ajusta su planificación para dar prioridad a ese producto.

5. Gemelo Digital (Digital Twin): Es la culminación. Es una réplica virtual de toda la fábrica que se actualiza en tiempo real con datos de IoT y PLC. La IA puede «simular» en el gemelo digital el impacto de un cambio antes de aplicarlo en la máquina real, garantizando cero riesgos.

Conclusión: La Empresa como un Único Organismo

Lo que describes no es una simple integración de sistemas. Es la evolución de la empresa hacia un organismo ciber-físico.

• El ERP es el cerebro (estrategia).

• El MES es el sistema nervioso central (coordinación y memoria de planta).

• El SCADA/PLC son el sistema nervioso periférico y los reflejos.

• Los dispositivos IoT son los sentidos.

• La IA es la conciencia y la capacidad de aprender y evolucionar.

En la Factory 4.0, una máquina (PLC) no solo ejecuta, sino que «habla» con el sistema de negocio (ERP) a través del MES, y todo ello es «escuchado» y optimizado por una Inteligencia Artificial que busca continuamente la eficiencia, la calidad y la rentabilidad.

Es el siguiente paso en la evolución industrial.
